看图自己装分体式系统空调机的步骤（图文）

大多数人都会找专业的空调安装人员来安装分体式系统空调，但是如果你有管道和电气工作的一些经验，你完全自己可以安装分体式空调。本文将说明安装分体式系统空调机的的操作步骤。

步骤1：安装室内机

1. 选择您的内墙一个通畅的位置来安装室内空调机组。
   • 避免阳光直射和热源。
   • 避免安装在气体可能泄漏的地方或油雾或硫的存在。
   • 室内机需要至少6″（15厘米）的周围的顶部和两侧空地，单位也应安装在至少7英尺（2.13米）以上的地面。
   • 安装单元至少3.3英尺（1米）的距离天线，电源或连接了用于电视，广播，家庭安防系统，对讲机或电话线。从这些来源的电噪声可能会导致操作问题为您的空调。
   • 墙壁应该强大到足以容纳该单位的重量。您可能需要构建一个木制或金属框架以提供额外的支持。

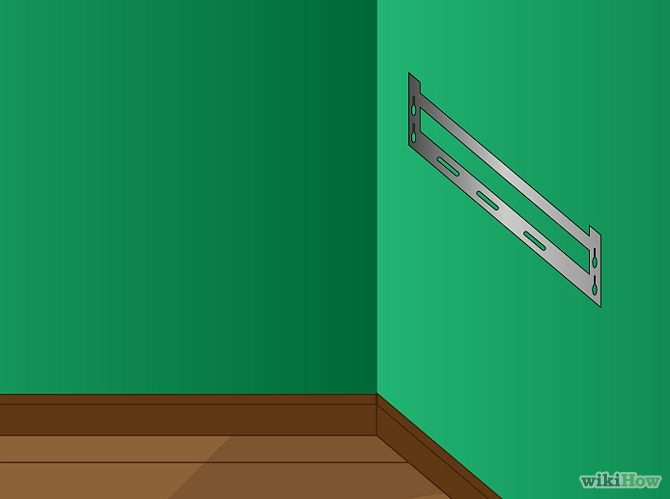

1. 固定安装板固定到内壁上。
   • 保持安装板对要安装室内机的墙。
   • 使用水平仪，确保板是水平和垂直方。

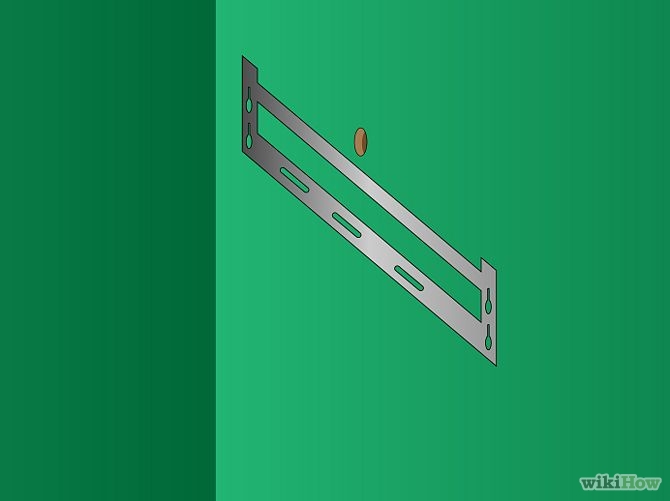

   • 钻洞入墙在适当的地方贴上板在墙上。
   • 将塑料锚入孔。固定板固定在墙上的自攻螺钉。

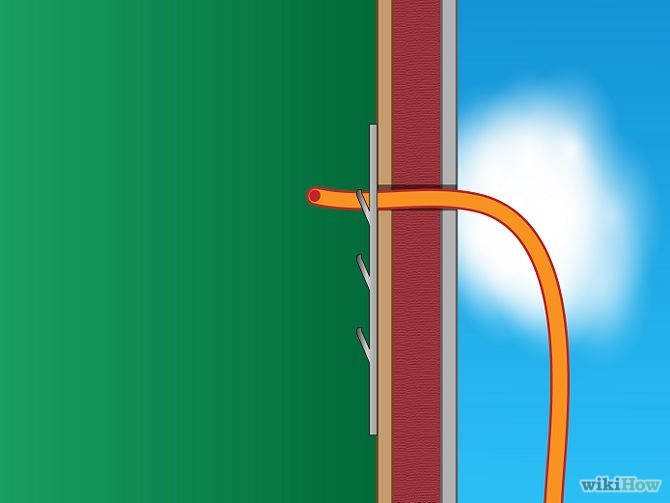

1. 创建于墙上有一个洞，以适应管道。
   • 找到孔的基础上的开口安装支架外部的最佳场所。还应该考虑管道的长度，并且它需要行进，到达外部的距离。
   • 穿墙直径钻孔是3″（7.5厘米）的孔应向下倾斜朝向外部，以保证排水。
   • 插入一个灵活的法兰进了洞。

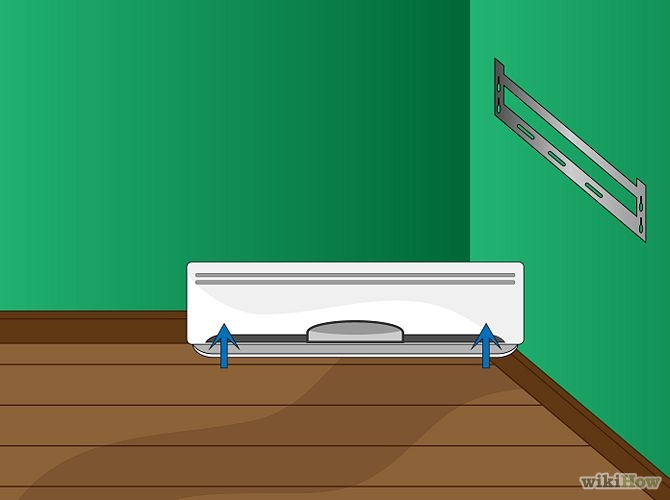

1. 检查电气连接。
   • 提起单元​​的前面板，取下盖子。
   • 确定电缆线连接到端子。此外，还要确保它们符合随附单元的示意图。

1. 连接管道。
   • 从朝穿墙钻洞室内机运行的管道。尽量减少弯曲，以保证机组运行良好。
   • 切PVC管1/4″（6毫米），比你的内外墙表面之间的长度短的长度。
   • 放在PVC管的内端部的管帽。将管子插入墙上的洞。
   • 绑定铜水管，电力电缆和排水管一起用电工胶带。将排水管的底部，以确保水的自由流动。
   • 管道固定到室内单元。使用2个扳手，方向相反的工作，以加强连接。
   • 水排水管加入到室内单元的基础。
   • 穿过墙上的洞运行约束管道和电缆。确保排水管让水在适当的地方排出。

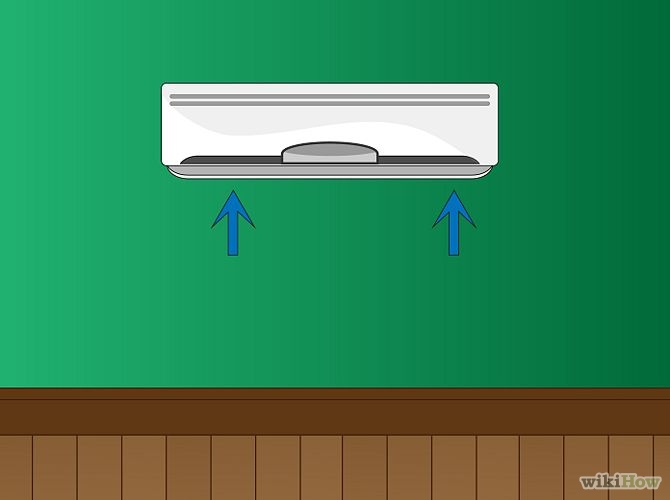

1. 通过按压部抵靠所述安装板固定在室内机的安装板。

步骤2：安装室外机的冷凝器

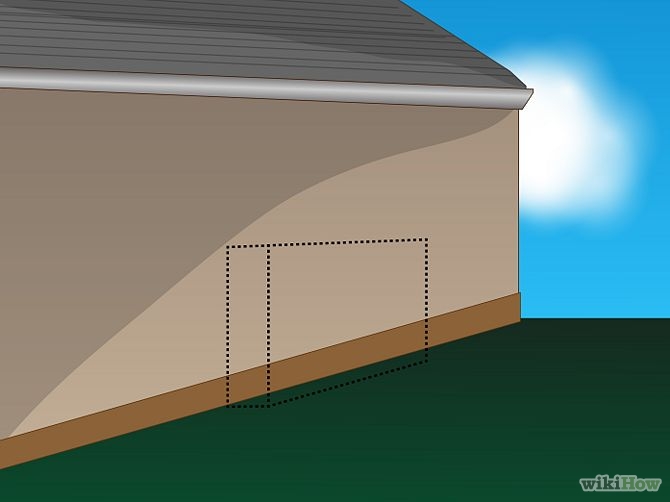

1. 选择要安装的室外机的最佳场所。
   • 室外机的位置必须是远离繁忙，多尘或过热的地方。
   • 室外机需要12个”太空围绕其周边，以确保正常运作。

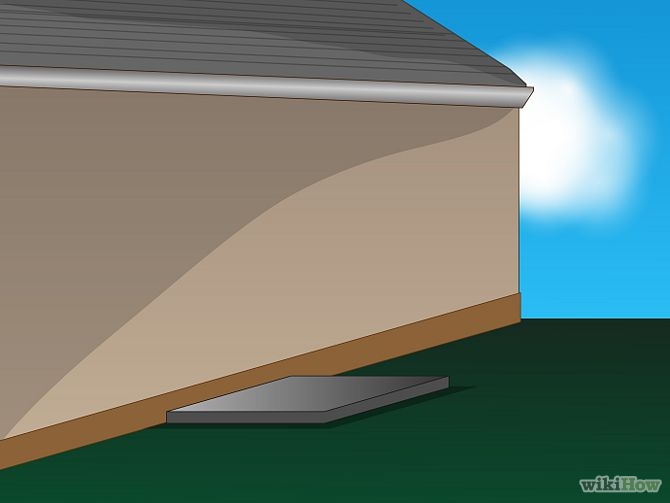

1. 打好混凝土垫块在地面上，并确保它是水平的。垫应足够高，以使冷凝器将坐在上面冬雪的水平。

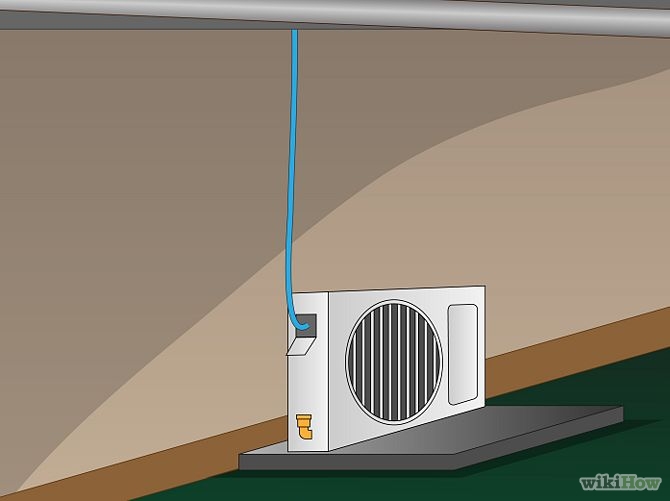

   • 设置在垫的顶部的室外冷凝器。使用橡胶减震直属单位的脚，以减少震动。
   • 确保没有天线的收音机或电视机的是10英尺范围内的室外冷凝器（3米）。

1. 连接的电线。
   • 取下盖子。
   • 请参考单元的接线图，确保电缆线连接的示意图显示。按照制造商的指示，对布线是至关重要的。
   • 拧紧电缆用电缆夹并更换封面。

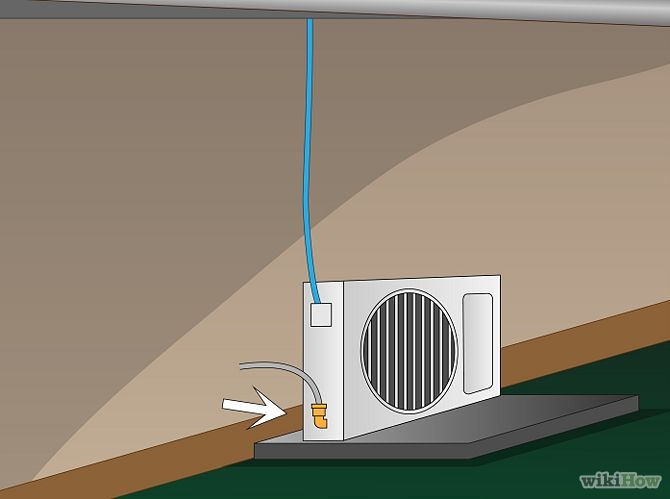

1. 固定管道’油管螺母，以在室外单元上的相应管道。

步骤3：完成拆分系统空调安装

1. 流血从制冷剂回路的空气和湿度。
   • 从2路和3路阀，并从服务端口取下镜头盖。
   • 连接真空泵软管连接到服务端口。
   • 开启真空，直到其达10mm汞柱的绝对真空。
   • 关闭低压旋钮，然后关闭真空。
   • 测试所有的阀门和接头有无渗漏。
   • 断开真空。更换服务端口和帽子。

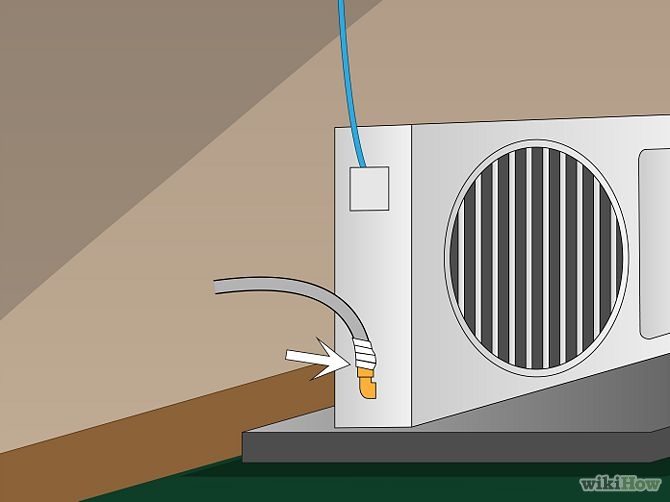

1. 包裹管道的接头用绝缘覆盖和绝缘胶带。

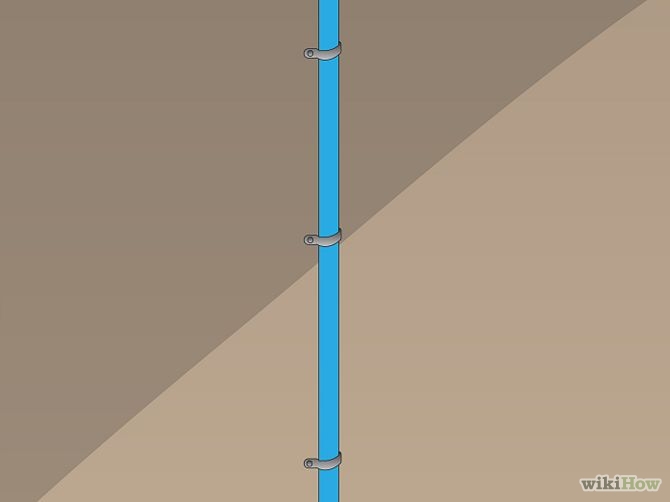

1. 加盖管道在墙上用夹子固定。

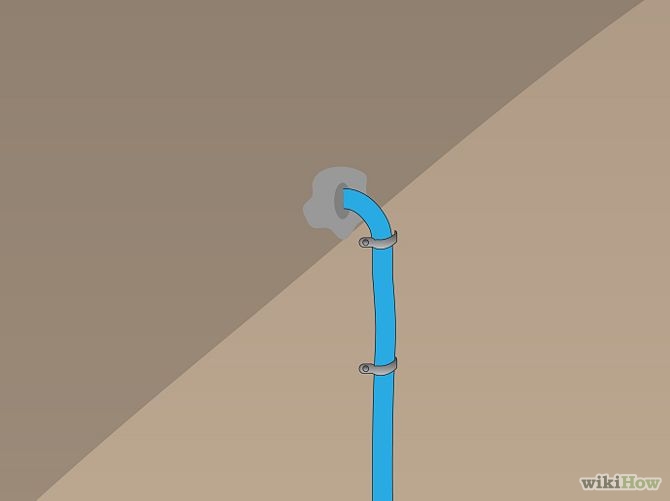

1. 查封的使用扩大聚氨酯泡沫墙孔。

提示

• 不要跳过绝缘，室内机和室外机之间运行管的步骤。若排水管盗汗，绝缘以防止损坏您的墙壁或立柱。
• 为您的空调专用电源插座。
• 始终遵循拿出你的拆分系统空调，当你安装单元在家里或办公室制造商的说明。

警告

• 按照电气接线和安装等方面的所有市政码。
• 一些分体式系统空调厂家丧失单位的保修，如果它不是由有执照的商人安装。
• 不要让任何接线触摸压缩机，制冷剂管路或任何移动的风扇部件。

需要的设备

• 级别
• 用钻钻头
• 塑料锚栓
• 自攻螺钉
• 往复锯或孔锯
• 电工胶带
• 2扳手
• 电缆夹
• 真空泵
• 绝缘覆盖和磁带
• 夹钳
• 扩大聚氨酯泡沫
